Fyzikální vlastnosti neodymových magnetů

Neodymové magnety jsou vyrobeny ze sloučeniny neodymu, železa a bóru Nd₂Fe₁₄B. Tento materiál se vyznačuje velmi vysokou remanencí a maximálním energetickým součinem, díky čemuž jsou neodymy nejsilnějším druhem magnetů na světě. Zároveň jsou velmi odolné vůči demagnetizaci vnějším magnetickým polem.

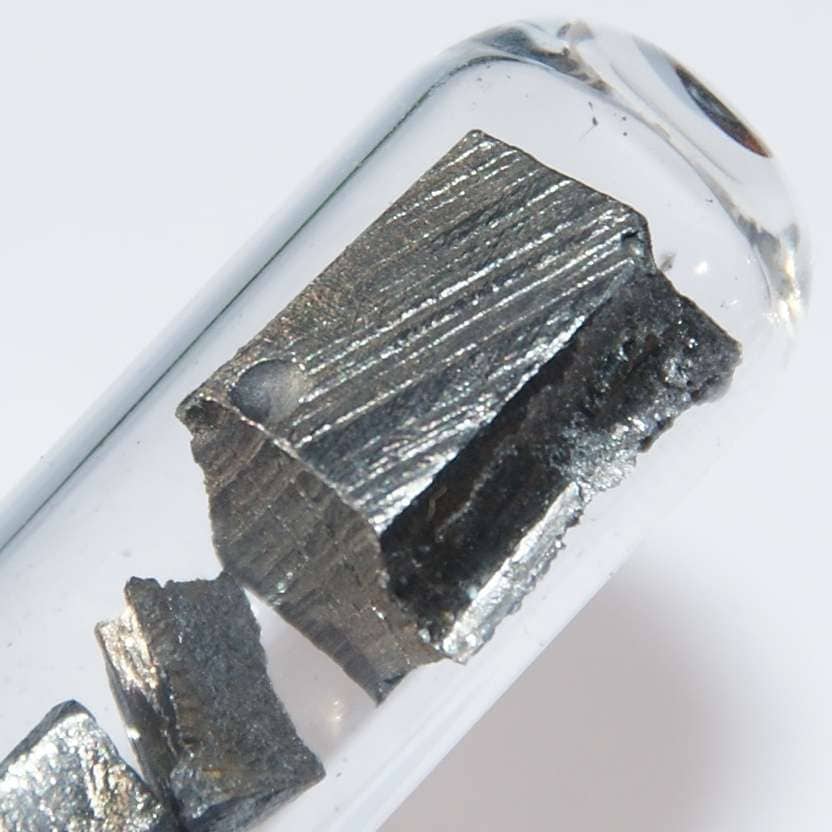

Neodym (60) ve zkumavce — Chemický prvek neodym (60) ve zkumavce

Slabou stránkou neodymových magnetů je nízká tepelná odolnost a křehkost. Materiál Nd₂Fe₁₄B chemicky reaguje s kyslíkem ve vzduchu, a proto je nutné všechny magnety pokrývat ochrannou vrstvou chemicky stabilnějšího materiálu. Obvykle je to nikl, zinek, epoxidová pryskyřice, plast nebo guma.

V tomto článku najdete přehled nejdůležitějších fyzikálních vlastností neodymových magnetů.

Tepelná odolnost

Materiál neodymového magnetu se dá popsat zkratkou NČČPP, kde:

N znamená, že jde o neodymový magnet
ČČ je dvoumístné číslo od 28 do 55. Představuje maximální energetický produkt v jednotkách MGOe. Čím vyšší číslo, tím silnější magnet.
PP je dvojice písmen, která určuje tepelnou odolnost magnetu.

Když se neodymový magnet zahřeje nad maximální pracovní teplotu, začne trvale ztrácet magnetickou sílu. Čím více ho ohřejete, tím větší procento své síly ztratí. Curieova teplota je teplota, při které magnetu nezůstane už žádná síla.

Maximální pracovní teplota i Curieova teplota závisejí na příponě PP:

Přípona PP	Maximální pracovní teplota	Curieova teplota
Bez přípony	80 °C 65 °C (magnety N52 a N55)	310 °C
M	100 °C	320 °C
H	120 °C	320–350 °C
SH	150 °C	340–360 °C
UH	180 °C	350–380 °C
EH	200 °C	350–380 °C
AH	240 °C	350–380 °C

Údaje v tabulce jsou pouze přibližný odhad. Teplotní odolnost záleží i na tvaru magnetu a jeho okolí. Více v článku o vysokých a nízkých teplotách.

Magnetické vlastnosti

Uvedené jsou vlastnosti nejčastěji používaných materiálů.

V tabulce níže se zobrazují magnetické vlastnosti zvoleného materiálu. Výsledný materiál si vyberete kombinací třídy a přípony.

Třída Přípona

Materiál	N30
Remanence (B_r)
Normální (H_cb)
Vnitřní (H_ci)
Max. energetický součin (BH)_max

Materiál	Remanence (B_r)		Koercitivní síla (H_c)				Max. energetický součin (BH)_max
	Remanence (B_r)		Normální (H_cb)		Vnitřní (H_ci)		Max. energetický součin (BH)_max
	mT	kGs	kA/m	kOe	kA/m	kOe	kJ/m³	MGOe
Bez přípony
N30	1080–1130	10,8–11,3	≥796	≥10	≥955	≥12	233–247	28–31
N33	1130–1170	11,3–11,7	≥836	≥10,5	≥955	≥12	247–271	31–34
N35	1170–1220	11,7–12,2	≥868	≥10,9	≥955	≥12	263–287	33–36
N38	1220–1250	12,2–12,5	≥899	≥11,3	≥955	≥12	287–310	36–39
N40	1250–1280	12,5–12,8	≥907	≥11,4	≥955	≥12	302–326	38–41
N42	1280–1320	12,8–13,2	≥915	≥11,5	≥955	≥12	318–342	40–43
N45	1320–1380	13,2–13,8	≥923	≥11,6	≥955	≥12	342–366	43–46
N48	1380–1420	13,8–14,2	≥836	≥10,5	≥955	≥12	366–390	46–49
N50	1400–1450	14,0–14,5	≥796	≥10,0	≥876	≥11	382–406	48–51
N52	1430–1480	14,3–14,8	≥796	≥10,0	≥876	≥11	398–422	50–53
N55	1450–1510	14,5–15,1	≥796	≥10,0	≥876	≥11	406–438	52–55
M
N30M	1080–1130	10,8–11,3	≥796	≥10	≥1114	≥14	223–247	28–31
N33M	1130–1170	11,3–11,7	≥836	≥10,5	≥1114	≥14	247–263	31–33
N35M	1170–1220	11,7–12,2	≥868	≥10,9	≥1114	≥14	263–287	33–36
N38M	1220–1250	12,2–12,5	≥899	≥11,3	≥1114	≥14	287–310	36–39
N40M	1250–1280	12,5–12,8	≥923	≥11,6	≥1114	≥14	302–326	38–41
N42M	1280–1320	12,8–13,2	≥955	≥12,0	≥1114	≥14	318–342	40–43
N45M	1320–1380	13,2–13,8	≥955	≥12,5	≥1114	≥14	342–366	43–46
N48M	1360–1430	13,6–14,3	≥1027	≥12,9	≥1114	≥14	366–390	46–49
N50M	1400–1450	14,0–14,5	≥1033	≥13,0	≥1114	≥14	382–406	48–51
H
N30H	1080–1130	10,8–11,3	≥796	≥10,0	≥1353	≥17	223–247	28–31
N33H	1130–1170	11,3–11,7	≥836	≥10,5	≥1353	≥17	247–271	31–34
N35H	1170–1220	11,7–12,2	≥868	≥10,9	≥1353	≥17	263–287	33–36
N38H	1220–1250	12,2–12,5	≥899	≥11,3	≥1353	≥17	287–310	36–39
N40H	1250–1280	12,5–12,8	≥923	≥11,6	≥1353	≥17	302–326	38–41
N42H	1280–1320	12,8–13,2	≥955	≥12,0	≥1353	≥17	318–342	40–43
N45H	1320–1360	13,2–13,6	≥963	≥12,1	≥1353	≥17	342–366	43–46
N48H	1370–1430	13,7–14,3	≥995	≥12,5	≥1353	≥17	366–390	46–49
SH
N30SH	1080–1130	10,8–11,3	≥804	≥10,1	≥1592	≥20	223–247	28–31
N33SH	1130–1170	11,3–11,7	≥844	≥10,6	≥1592	≥20	247–271	31–34
N35SH	1170–1220	11,7–12,2	≥876	≥11,0	≥1592	≥20	263–287	33–36
N38SH	1220–1250	12,2–12,5	≥907	≥11,4	≥1592	≥20	287–310	36–39
N40SH	1250–1280	12,5–12,8	≥939	≥11,8	≥1592	≥20	302–326	38–41
N42SH	1280–1320	12,8–13,2	≥987	≥12,4	≥1592	≥20	318–342	40–43
N45SH	1320–1380	13,2–13,8	≥1003	≥12,6	≥1592	≥20	342–366	43–46
UH
N28UH	1020–1080	10,2–10,8	≥764	≥9,6	≥1990	≥25	207–231	26–29
N30UH	1080–1130	10,8–11,3	≥812	≥10,2	≥1990	≥25	223–247	28–31
N33UH	1130–1170	11,3–11,7	≥852	≥10,7	≥1990	≥25	247–271	31–34
N35UH	1180–1220	11,8–12,2	≥860	≥10,8	≥1990	≥25	263–287	33–36
N38UH	1220–1250	12,2–12,5	≥876	≥11,0	≥1990	≥25	287–310	36–39
N40UH	1250–1280	12,5–12,8	≥899	≥11,3	≥1990	≥25	302–326	38–41
EH
N28EH	1040–1090	10,4–10,9	≥780	≥9,8	≥2388	≥30	207–231	26–29
N30EH	1080–1130	10,8–11,3	≥812	≥10,3	≥2388	≥30	223–247	28–31
N33EH	1130–1170	11,3–11,7	≥836	≥10,5	≥2388	≥30	247–271	31–34
N35EH	1170–1220	11,7–12,2	≥876	≥11,0	≥2388	≥30	263–287	33–36
N38EH	1220–1250	12,2–12,5	≥899	≥11,3	≥2388	≥30	287–310	36–39
AH
N28AH	1040–1090	10,4–10,9	≥787	≥9,9	≥2624	≥33	207–231	26–29
N30AH	1080–1130	10,8–11,3	≥819	≥10,3	≥2624	≥33	223–247	28–31
N33AH	1130–1170	11,3–11,7	≥843	≥10,6	≥2624	≥33	247–271	31–34

V tabulce jsou použity jednotky kilogauss (kGs), kilooersted (kOe) a megagauss-oersted (MGOe) a také Tesla (T), kiloampér na metr (kA/m) nebo kilojouly na metr krychlový (kJ/m³) – podle toho, které potřebujete použít. Mezi těmito jednotkami platí následující vztahy:

1 T = 10 kGs
1 kA/m = 0,01257 kOe
1 MGOe = 7,958 kJ/m³

Mechanické a jiné vlastnosti

Veličina	Hodnota
Hustota	7.4-7.5 g/cm³
Tepelná kapacita	350-500 J/(kg.°C)
Koeficient tepelné roztažnosti ve směru magnetizace	5.2 x 10^-6 /°C
Koeficient tepelné roztažnosti kolmo na směr magnetizace	-0.8 x 10^-6 /°C
Pevnost v tlaku	950 MPa
Pevnost v tahu	80 MPa
Tvrdost podle Vickerse	560-600
Modul pružnosti v tahu	160 GPa
